产品详情

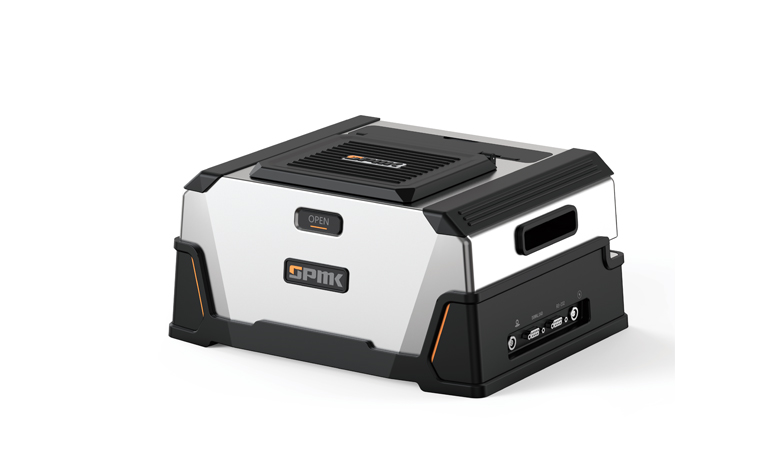

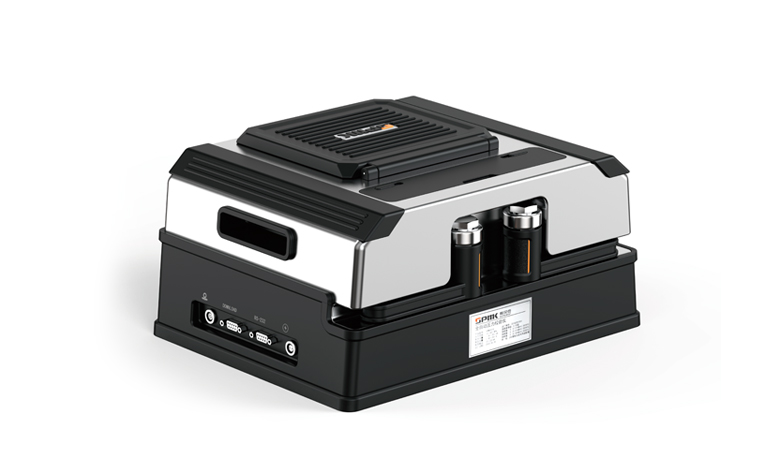

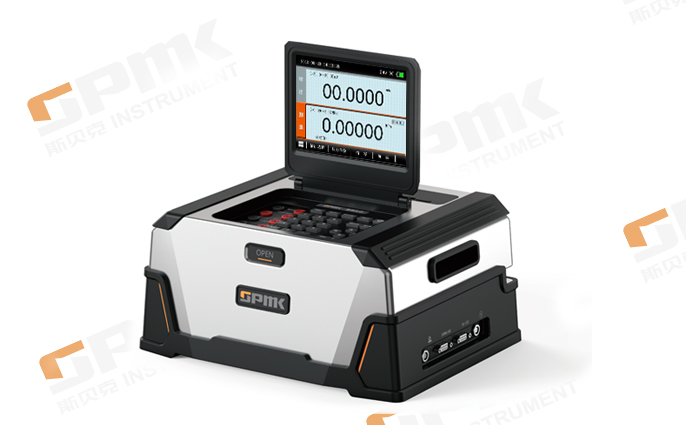

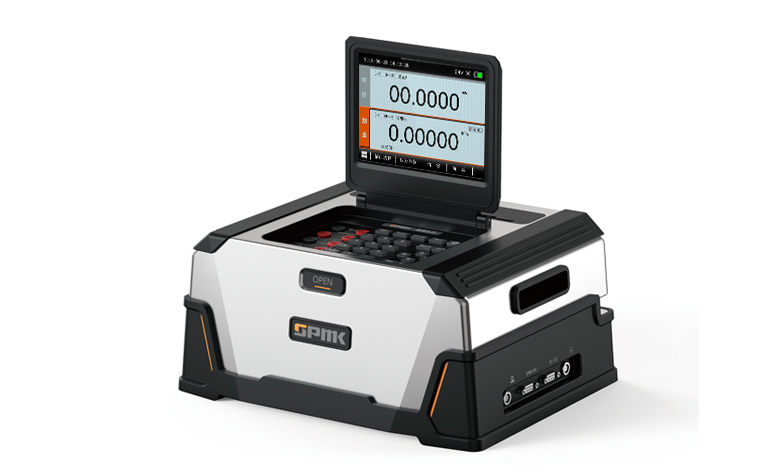

SPMK221G中欧（中国）仪（气压款）包含了造压，测压，电信号测量和输出以及HART通讯功能，适用于现场压力类仪表的校准工作。与其它校准设备不同，SPMK221G采用智能控制，能快速准确输出设定的压力值。SPMK221G对仪表接口的方便性和实用性做了特殊处理，可以帮助工作人员高效，高质，安全的完成指针类仪表、压力变送器、压力开关等仪表的快速校准工作。利用HART功能可以完成智能压力变送器的检定校准。
主要特点
◆ 8吋彩色触屏；
◆ 内置自动造压源；
◆ 交直流两用，内置充电电池；
◆ 双路输出接口，可旋转收纳；
◆ 支持校准HART智能型仪表；
◆ 可外接SDP模块式智能数字压力校验仪；

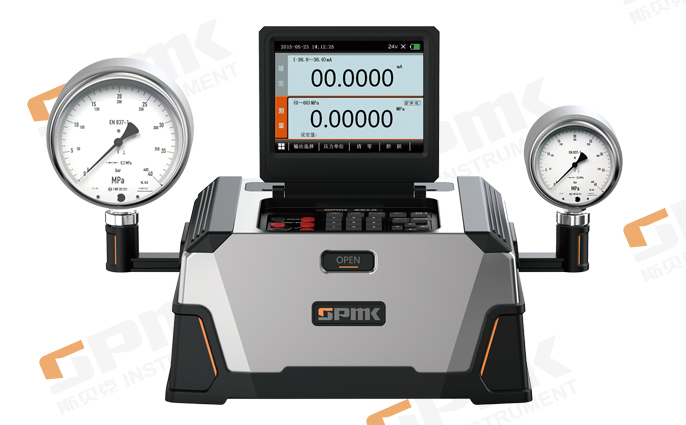

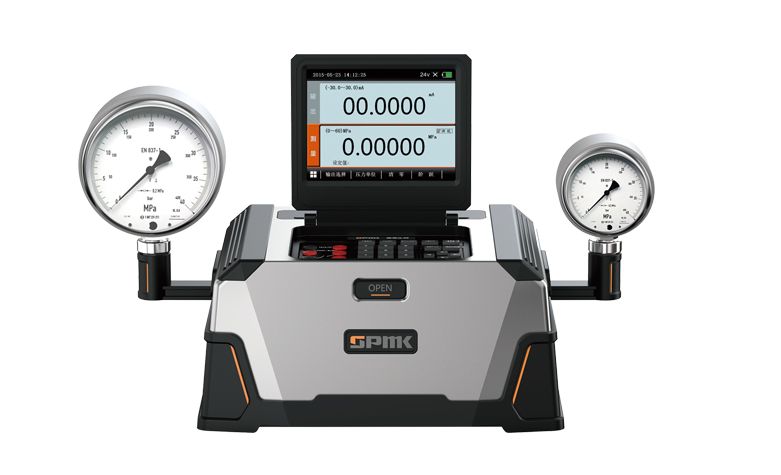

◆ 具有预压功能，可支持同时检定多块压力仪表；
◆ 友好的用户界面，图标式管理菜单，图文式帮助界面；
◆ RS232通讯接口，波特率可选；
◆ 便于携带，方便维护。
技术参数
产品参数
◆ 压力控制波动度： 0.005%FS
◆ 显 示：4/5/6位显示，用户可自定义；
◆ 使用环境：存放温度：(5～35)℃；工作温度：(15～25)℃；相对湿度：<90%，非凝露；大气压：(86～106)kPa.a；
◆ 压力接口： 2个M20×1.5标准内螺纹；
◆ 电池续航能力： 12小时；
◆ 外形尺寸： (360×240×210)mm；
◆ 重 量：12kg。
电测指标
项 目 | 范 围 | 分辨力 | 准确度 | |
测量 | mV测量 | (-300～300)mV | 1μV | ±(0.008%RD+6μV) |
V测量 (自动量程) | (-5～5)V | 20μV | ±(0.008%RD+100μV) | |
(-12～12)V | 100μV | ±(0.008%RD+240μV) | ||
(-30～30)V | 100μV | ±(0.008%RD+600μV) | ||
mA测量 | (-25～25)mA | 0.1μA | ±(0.008%RD+1.0μA) | |
(-50～50)mA | 0.1μA | ±(0.008%RD+2.0μA) | ||
开关测试 | 机械开关、NPN型开关、PNP开关 | N/A | 响应时间＜10ms 如果开关带点，电压范围(3～30)V | |
输出 | 电流输出 | (0～2.5)mA | 0.05μA | ±(0.008%RD+0.20μA) |
(2.5～25)mA | 0.5μA | ±(0.008%RD+1.0μA) | ||
电压输出 | (0～16)V | 250μV | ±(0.008%RD+0.5V) | |
电源输出 | (16～30)V | 1V | 步进值1V，最大带载70mA,±1V(24V除外)，±0.24V@24V | |
总线通讯 | 支持HART总线通信、Profibus PA总线通信 | |||
产品选型
SPMK221G中欧（中国）仪选型表
型号 | 微压版 | 气压版 | 气压版 | 气压版 |
压力自动发生范围 | (-90～100)kPa | (-0.09～2.5)MPa | (-0.09～4)MPa | (-0.09～7)MPa |
内置压力模块一 | (-90～100)kPa | (0～2.5)MPa | (-0.095～4)MPa | (-0.095～6)MPa |
内置压力模块二 | (-16～16)kPa | (-90～250)kPa | ||
控制稳定性 | ≤0.003%FS | ≤0.003%FS | ≤0.003%FS | ≤0.003%FS |
传压介质 | 空气 | 空气 | 空气 | 空气 |
任务功能 | ★ | ★ | ★ | ★ |
HART通讯 | ★ | ★ | ★ | ★ |
数据存储 | ★ | ★ | ★ | ★ |
压力开关检测 | ★ | ★ | ★ | ★ |
mA/mV/V测量 | ★ | ★ | ★ | ★ |
电流输出 | ★ | ★ | ★ | ★ |
电流输出 | ★ | ★ | ★ | ★ |
DC24V 输出 | ★ | ★ | ★ | ★ |
温度自动补偿 | ★ | ★ | ★ | ★ |
外接压力模块 | ★ | ★ | ★ | ★ |
① ★表示有；温度自动补偿范围为(-10～50)℃，1年准确度；
② 内置模块可定制，规格可参考本页《内置模块选型表》的内容。
模块选型
内置模块选型表
压力范围 | 准确度等级 | 微压版 | 气压版(2.5MPa) | 气压版(4MPa) | 气压版(6MPa) |
(-5～5)kPa | 0.02/0.05 | ★ | |||
(-10～10)kPa | 0.02/0.05 | ★ | |||
(-16～16)kPa | 0.02/0.05 | ★ | |||
(-25～25)kPa | 0.02/0.05 | ★ | |||
(-40～40)kPa | 0.02/0.05 | ★ | |||
(-60～60)kPa | 0.02/0.05 | ★ | |||
(-100～100)kPa | 0.02/0.05 | ★ | |||
(-100～160)kPa | 0.02/0.05 | ★ | ★ | ||
(-100～250)kPa | 0.02/0.05 | ★ | ★ | ★ | |
(-100～400)kPa | 0.02/0.05 | ★ | ★ | ★ | |
(-100～600)kPa | 0.02/0.05 | ★ | ★ | ★ | |
(-0.1～1)MPa | 0.02/0.05 | ★ | ★ | ★ | |
(-0.1～1.6)MPa | 0.02/0.05 | ★ | ★ | ★ | |
(-0.1～2.5)MPa | 0.02/0.05 | ★ | ★ | ★ | |
(0～4)MPa | 0.02/0.05 | ★ | ★ | ||
(0～6)MPa | 0.02/0.05 | ★ |
注:★表示有
随机附件
装箱清单
名称 | 型号 | 单位 | 数量 |
中欧（中国）仪 | SPM221G | 台 | 1 |
使用说明书 | 《SPMK221G使用说明书》 | 本 | 1 |
保修卡 | 份 | 1 | |
合格证 | 份 | 1 | |
电源适配器 | 个 | 1 | |
表笔线 | 1米 红色 | 条 | 2 |
表笔线 | 1米 黑色 | 条 | 2 |
鳄鱼夹 | 红色 | 个 | 2 |
鳄鱼夹 | 黑色 | 个 | 2 |
过滤器 | 个 | 2 | |
信号线 | 条 | 1 | |
装箱清单 | 份 | 1 |
